Columnas y tipos de columnas

  1. 1. CONSTRUCCION I INGENIERIA CIVIL Página 1 I. CIMENTACION Las cimentaciones son elementos estructurales que tienen como función transmitir las cargas y momentos de una edificación hacia el suelo, de tal manera que la presión transmitida sea menor a la que el suelo pueda resistir. Esto significa que debemos encontrar un área en planta para transmitir una presión aceptable para el suelo. Las Cimentaciones son las bases que sirven de sustentación al edificio; se calculan y proyectan teniendo en consideración varios factores tales como la composición y resistencia del terreno, las cargas propias del edificio y otras cargas que inciden, tales como el efecto del viento o el peso de la nieve sobre las superficies expuestas a los mismos. La cimentación es la parte estructural del edificio, encargada de transmitir las cargas al terreno, por lo que la cimentación la realizaremos en función del mismo.La finalidad de la cimentación es sustentar estructuras garantizando la estabilidad y evitando daños a los materiales estructurales y no estructurales. I.1. TIPOS DE UNA CIMENTACIÓN I.1.1. Cimentaciones superficiales o directas Cuando los estratos superficiales del terrenos son adecuados, las cimentaciones reciben el nombre de superficiales. esto significa que el fondo de cimentación estará a una profundidad por debajo del nivel del piso, relativamente pequeña. I.1.1.1. Zapatas aisladas Las zapatas aisladas son bloques de hormigón armado de planta cuadrada o rectangular. Normalmente soportan un único pilar salvo en casos excepcionales, por ejemplo cuando por motivos de la longitud de la sección del edificio se requiere duplicar la estructura en algún punto para establecer juntas de dilatación. Se utilizan cuando el terreno es firme, con presiones medias altas y se esperan asientos diferenciales reducidos. I.1.1.2. Zapatas combinadas o corridas Este tipo de cimentación se emplea cuando las zapatas aisladas se encuentran muy próximas o incluso se solapan. Las causas que originan esta situación son varias: la proximidad de los pilares, la existencia de fuertes cargas concentradas que pueden dar lugar a elevados asientos diferenciales, la escasa capacidad resistente del terreno o la presencia de discontinuidades en este. Si el número de pilares que soporta es menor de tres se denominan combinadas y corridas en caso contrario.
  2. 2. CONSTRUCCION I INGENIERIA CIVIL Página 2 También se utilizan para apoyar muros con capacidad portante (muros de carga o muros de contención de tierras) ya tengan o no soportes embutidos en cuyo caso la anchura de la zapata puede ser variable. I.1.1.3. Emparrillados En el emparrillado, la estructura se asienta en una única cimentación constituida por un conjunto de zapatas corridas dispuestas en forma de retícula ortogonal. Este tipo de cimentación se emplea cuando la capacidad portante del terreno es escasa o cuando presenta una elevada heterogeneidad, lo que hace prever que puedan producirse asientos diferenciales importantes que constituyan un riesgo elevado para la integridad del edificio. I.1.1.4. Losas La cimentación por losa se emplea como un caso extremo de los anteriores cuando la superficie ocupada por las zapatas o por el emparrillado represente un porcentaje elevado de la superficie total. La losa puede ser maciza, aligerada o disponer de refuerzos especiales para mejorar la resistencia a punzonamiento bajo los soportes individualmente (denominados pedestales si están sobre la losa y refuerzos si están bajo ella) o por líneas (nervaduras). I.1.2. Cimentación en pozo o cimentación semiprofundas La cimentación en pozo constituye una solución intermedia entre cimentaciones profundas y superficiales. Se aplica cuando la resistencia del suelo requerida se alcanza a profundidades medias pero sin que se justifique la necesidad de cimentar con pilotes. Para su ejecución se excava un pozo hasta la cota resistente y, a partir de aquí, existen dos posibilidades. La primera consiste en rellenar el pozo con hormigón pobre hasta cota conveniente y, sobre esta columna, se apoya la zapata. La segunda consiste en ejecutar la zapata directamente sobre el suelo y, con objeto de no aumentar la esbeltez del pilar, apoyar este sobre un plinto de hormigón. En ambos casos es preciso considerar en el cálculo el peso adicional, sea del bloque de relleno de hormigón o de la tierra sobre la zapata. I.1.3. Cimentaciones profundas Las cimentaciones profundas se emplean cuando los estratos superiores del terreno no son aptos para soportar una cimentación con zapatas.
  3. 3. CONSTRUCCION I INGENIERIA CIVIL Página 3 Se suele trabajar con profundidades de 1, 1.5, 2, 3 m. dependiendo del nivel del estrato resistente elegido.cuando los terrenos superficiales son muy malos y se requiere una profundidad importante, se usa una zapata superficial apoyada sobre columnas enterradas, que reciben el nombre de pilotes. Los pilotes pueden ser de concreto, acero o madera y dentro de los primeros puede tenerse el caso de concreto armado y concreto pretensado. Estas cimentaciones reciben el nombre de profundas. En general, se considera una cimentación como profunda cuando su extremo inferior sobre el terreno se encuentra a una profundidad superior a ocho veces su anchura o diámetro. Por su mayor complejidad tanto en su modo de trabajar como en la ejecución o en los materiales empleados no existe una clasificación clara por lo que pasamos a exponer estos aspectos aclarando que cada pilote se obtiene combinando todas ellos. II. JUNTAS Las juntas no son más que aberturas hechas en las estructuras que permiten el movimiento horizontal y de un modo u otro darle mayor flexibilidad y facilidad de movimiento. Creada con el único fin de evitar grietas dentro del mismo. Las estructuras necesitan flexibilidad para soportar ciertos movimientos, generalmente horizontales, y que pueden ocasionar fallas dentro de las mismas.Para darle esta condición de flexibilidad es necesario utilizar lo que en construcción civil conocemos como juntas.Estas aberturas o separaciones tienen ciertas condiciones de funcionamiento y diseño de acuerdo al trabajo que deban realizar. II.1. TIPOS DE JUNTAS II.1.1. Junta de Dilatación La Junta de Dilatación es un elemento que permite los movimientos relativos entre dos partes de una estructura o entre la estructura y otras con las cuales trabaja. II.1.2. Junta por Discontinuidad de Diseño Estas juntas tienen movimientos poco apreciables. Por ejemplo: juntas entre marcos de ventanas y puertas, etc. II.1.3. Junta de Construcción Las juntas de construcción son las que se originan por interrupciones previstas o no en la puesta en obra.
  4. 4. CONSTRUCCION I INGENIERIA CIVIL Página 4 De acuerdo al diseño estructural, estas juntas pueden ser:  Juntas monolíticas: de íntima unión entre los dos bloques.  Juntas de contracción o expansión. II.1.4. Junta de Contracción Las juntas de contracción evitan el agrietamiento de los elementos, grietas ocasionadas por la contracción del concreto. Se restringe su movimiento. II.1.5. Junta de Expansión Las juntas de expansión son aquellas que se forman en obra dejando una luz en toda su sección de la estructura entre elementos contiguos; para ello se emplean rellenos que permiten la expansión de esos elementos. III. COLUMNAS Una columna es un elemento arquitectónico vertical y de forma alargada que normalmente tiene funciones estructurales, aunque también pueden erigirse con fines decorativos. De ordinario, su sección es circular, pues cuando es cuadrangular suele denominarse pilar, o pilastra si está adosada a un muro. III.1. TIPOS DE COLUMNAS III.1.1. Columna de acero Las columnas de acero pueden ser sencillas, fabricadas directamente con perfiles estructurales, empleados como elemento único, o de perfiles compuestos. Se utilizan:  Viguetas  Placas  Soleras  Canal y tubo  Ángulos de lados iguales y desiguales. III.1.2. Columna de madera  Maciza  Ensamblada  Compuesta  Laminada De este tipo de columnas la maciza es la más usada.
  5. 5. CONSTRUCCION I INGENIERIA CIVIL Página 5 III.1.3. Columnas de concreto armado Las columnas de concreto armado pueden ser:  Elementes reforzados con barras longitudinales y zunchos.  Elementos reforzados con barras longitudinales y estribos  Elementos reforzados con tubos de acero estructural, con diferentes tipos de refuerzo transversal. IV. PROCESO CONSTRUCTIVO DEL TECHADO IV.1. Encofrado Se deberá encofrar toda la superficie de la loza, colocar las tablas de lado a lado en sentido transversal que están apoyadas sobre las soleras, las soleras sobre las vigas los cuales están apoyados sobre cuñas de madera para nivelar el encofrado. IV.2. Doblado y montaje de la armadura El doblado y cortado de las armaduras será realizado de acuerdo a la medida de los planos estructurales. La armadura longitudinal será colocada sobre galletas. Los fierros de la armadura transversal serán sujetados a los fierros de la armadura longitudinal con la separación indicada en los planos estructurales. Todo debe ser correctamente amarrado con alambres. IV.3. Colocado del concreto El concreto será vaciado de acuerdo a las especificaciones de preparación y puesto en obra del concreto, tomando en cuenta la colocación del caballete. IV.4. Desencofrado Será realizada cuando el concreto haya alcanzado su secado y su resistencia máxima alrededor de 28 días calendarios. IV.5. Curado Es donde se colocara arena sobre la superficie durante los primeros 7 días después del desencofrado, lo que ayudara a mantener la humedad misma.

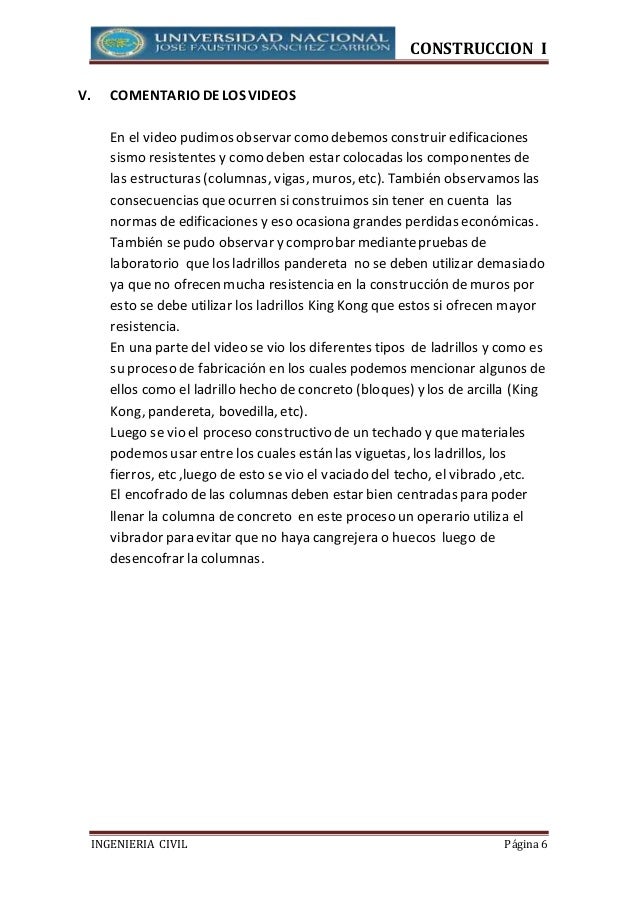

  6. 6. CONSTRUCCION I INGENIERIA CIVIL Página 6 V. COMENTARIO DELOS VIDEOS En el video pudimos observar como debemos construir edificaciones sismo resistentes y como deben estar colocadas los componentes de las estructuras (columnas, vigas, muros, etc). También observamos las consecuencias que ocurren siconstruimos sin tener en cuenta las normas de edificaciones y eso ocasiona grandes perdidas económicas. También se pudo observar y comprobar mediantepruebas de laboratorio que los ladrillos pandereta no se deben utilizar demasiado ya que no ofrecen mucha resistencia en la construcción de muros por esto se debe utilizar los ladrillos King Kong que estos si ofrecen mayor resistencia. En una parte del video se vio los diferentes tipos de ladrillos y como es su proceso de fabricación en los cuales podemos mencionar algunos de ellos como el ladrillo hecho de concreto (bloques) y los de arcilla (King Kong, pandereta, bovedilla, etc). Luego se vio el proceso constructivo de un techado y que materiales podemos usar entre los cuales están las viguetas, los ladrillos, los fierros, etc ,luego de esto se vio el vaciado del techo, el vibrado ,etc. El encofrado de las columnas deben estar bien centradas para poder llenar la columna de concreto en este proceso un operario utiliza el vibrador para evitar que no haya cangrejera o huecos luego de desencofrar la columnas.
